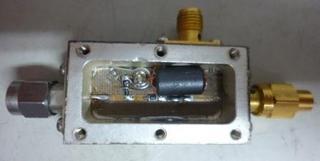

マイクロ波用シフターと思われる物を三上さん所で見つけたのでパターンカット、コネクター一個追加して作りました。
ケースが小さいのでＦＢ８０１は入らずＦＢ２２５−４３を使いました。
０．２ｍｍバイファイラー４回巻で３．５Ｍ〜４３０Ｍはカバーしますが、４３０Ｍ帯の特性がイマイチなので専用に２回巻の物も作りました。
コァーの固定場所により特性が変わったので３．５〜１４４Ｍ帯用は１００Ｍ辺りが底に成る様にしました。
４３０Ｍ帯専用は４３５Ｍが底に成る様に固定しました。
５１Ωの抵抗ですが、今まで作った物より性能は良さそうで４３５Ｍダミーを付けて４０ｄｂ以上落ちています。
元々付いていたシフター用ネジを調整してコァーの位置を微調整して特性の良い所に固定しました。
３．５Ｍ〜１４５Ｍリターンロスブリッジ特性
４３０Ｍリターンロスブリッジ特性
ＪＡ３ＣＶＦ／堺市 森本 清
